2000W中功率光纖激光切割機機床，有效切割范圍：3000mm*1500mm，適合切割碳鋼18mm、不銹鋼8mm及以下板材，采用具有國際先進技術的武漢銳科激光公司高功率光纖激光器，可選配創鑫、飛博同功率光纖激光器，配備進口高精密齒輪齒條與直線導軌等高效傳動機構，通過先進的PC獨立數控系統，集合而成的精密數控光纖激光切割機，是集激光切割、精密機械、數控技術等學科于一體的高新技術產品，該機動態性能好，伺服響應快，配以中功率光纖激光器，實現較高的切割效率。主要用于碳鋼板、不銹鋼板、鋁合金等金屬材料的切割和成形是金屬材料加工行業的切割機型。
序號
性 能 指 標 參 數
1
加工幅面（長×寬）
3000mm×1500mm
2
X軸行程
3000mm
3
Y軸行程
1500mm
4
Z軸行程
120mm
5
X/Y軸定位精度
0.05mm/m
6
X/Y軸重復定位精度
+0.05mm
7
加速度
0.5G
8
機床重量
1500Kg
9
工作臺載重：
500kg
10
相數：
3
11
電源額定電壓：
380V
12
頻率：
50Hz
13
總電源防護等級：
IP54
銳科光纖激光器具有更高的電光轉換效率、更好的光束質量、更少的維護成本、維護成本低等特點。銳科激光先后研制出我國首臺25W 脈沖光纖激光器產品，首臺100W、1000W、4000W、6000W 和10000W 連續光纖激光器產品并形成批量化生產。技術研發實力在國內同行業中保持較高水平，在國內外具有較高的行業知名度，多項產品榮獲科技部“國家重點新產品”稱號?？筛鶕?jù)客戶需要更換為創鑫光纖激光器。
光纖激光器的優勢:
光纖激光切割機主機
（1） 床身部分:
（2）橫梁部分:
橫梁采用輕量化鑄造結構，經退火消除內應力后進行粗加工，經過二次振動時效處理后精加工而成，較好地解決了因鑄造及加工而產生的應力，從而大大地提高了機床的穩定性。
（3）Z 軸上下裝置:
售后服務：免費上門安裝調試培訓，機床1年質保，激光器2年質保，終身服務
核心配置
簡 要 描 述 性 能
序號
主要部件
型號
數量
簡要描述
1
XY中功率光纖激光切割機床
XY-3015-2000
1臺
采用A3碳鋼方管無縫焊接，高精龍門刨銑鉆精加工，床身鋼性強
2
機械傳動部件
X軸齒輪齒條
1套
采用臺灣YYC品牌，研磨級齒輪齒條
3
機械傳動部件
Y軸齒輪齒條（雙驅）
2套
采用臺灣YYC品牌，研磨級齒輪齒條
4
減速系統
日本新寶
3套
采用日本進口減速系統，匹配轉速和傳遞轉矩
5
機械傳動部件
XY軸高速高精度導軌
3套
采用臺灣善銀品牌，精磨導軌，高速傳動
6
X軸伺服電機（單驅）
X軸伺服電機（單驅）750W
1套
采用日本松下伺服電機，高速傳動，高慣量，響應性快
7
Y軸伺服電機（雙驅）
Y軸伺服電機（雙驅）750W
2套
采用日本松下伺服電機，高速傳動，高慣量，響應性快
8
Z軸伺服電機（垂直軸）
Z軸伺服電機（垂直軸）400W
1套
采用日本松下伺服電機，高速傳動，高慣量，響應性快
9
計算機系統
電腦
1套
采用國產品牌
10
光纖激光切割控制系統
國內知名品牌
1套
采用上海維宏運動控制軟件，控制更穩定
11
運動控制系統
國內知名品牌
采用上海維宏運動控制軟件，控制更穩定
12
激光器
RAYCUS-2000W
1套
武漢稅科激光器，可選創鑫、飛博
13
潤滑系統
自動供油潤滑
1套
集中潤滑裝置，添加高溫潤滑油
14
專用冷卻系統
恒溫恒控水箱
1臺
采用深圳鼎博光纖激光切割專用冷卻系統
15
切割頭
光纖激光切割專用
1套
采用意大利光纖激光專用切割頭，進口鏡片
16
氣體控制
光纖激光切割專用
高壓 高氣量 高頻 先導式 電磁閥
17
氣動原件
光纖激光切割專用
臺灣AIRTAC等氣動元件
18
電器原件
光纖激光切割專用
核心選用法國施耐德等進口原件
19
物料小車
武漢朋信天下
方便落料清理
20
墊鐵
武漢朋信天下
調整機床水平
XY系列光纖激光切割機采用武漢銳科新型先進光纖激光器。代表著激光器發展的潮流，廣泛應用于各種板材乃至有色金屬的高質量高速度加工。
光纖激光器獨特優點：
①電光轉換效率高達30%；
②極其出色的脈沖功率/能量穩定性；
③壽命長，精度高，泵浦源使用壽命>10 萬小時
④速度更快，效果更好；
⑤光束質量優化于應用；
⑥緊湊型結構設計；
⑦低成本緊湊解決方案，以半導體光纖作激光發生介質，無需激光發生氣體，綠色環保；
⑧體積小，重量輕，免維護。
銳 科2000W 切割參數
材料
厚度
速度（m/min）
氣壓（MPA）
氣體
切割高度
不銹鋼
0.5
>30
1
N2
0.6
1
24~27
>1.1
N2
0.6
2
9~11
>1.5
N2
0.6
3
5.1~6
>2.0
N2
0.6
4
3~3.6
>2.0
N2
0.6
5
1.5~2.1
>2.0
N2
0.6
6
0.9~1.2
>2.0
8
0.5~0.6
>2.0
碳鋼
3
4.2~4.8
1
O2
1
5
3~3.3
0.5~0.8
O2
1
6
2.1~2.7
0.25~0.4
O2
1
8
1.2~1.8
0.15~0.2
O2
1
10
1.1~1.5
0.15~0.2
O2
1
12
0.96~1.2
0.10~0.15
O2
1
14
0.9~1.1
0.10~0.15
O2
1
16
0.78~0.9
0.10~0.15
O2
1
20
0.6~0.72
0.10~0.15
O2
1
機床主機由床身、橫梁、Z 軸裝置、操作控制部分，氣路水路等部分組成。
床身采用整體焊接結構，經退火消除內應力后進行粗加工，經過二次振動時效處理后精加工而成，較好地解決了因焊接及加工而產生的應力，從而大大地提高了機床的穩定性，X、Y、Z 軸均采用日本進口伺服電機，配備高剛性精密減速機及高精度滾珠絲桿、高精度斜齒輪齒條、高精度直線導軌等高效傳動機構，有效地確保了傳動的精度；機床配有自動潤滑裝置，切割區域設有除塵排煙裝置，切割區底部裝有廢料車，可定期拉出清理廢料。
Z 軸上下裝置就是實現切割頭的上下運動。Z軸裝置中的電容傳感器檢測出切割嘴到板材表面的距離后，將信號反饋到控制系統，然后由控制系統控制Z 軸電機驅動切割頭上下運動，從而控制了切割嘴與板材的距離不變，有效地確保切割質量。
（4）氣路及水路系統:
XY-3015光纖激光切割機的氣路有兩部分，一部分為提供給切割頭的切割氣體，可以使用清潔干燥的壓縮空氣、高純氧氣和高純氮氣。另一部分為設備運動輔助氣體，全部都是清潔干燥的壓縮空氣。
切割氣體分為三種氣體：氮氣、氧氣和空氣，并且這三種氣體可以通過人工自由選擇。工作臺中的輔助氣體直接驅動氣缸，利用除塵風機的高效洗塵能力實現除煙除塵。
水路系統主要包括兩部分：一部分是冷卻水從冷水機組出來后，一路進入激光器，制冷空調循環后回到冷水機。一路進入激光切割頭部分循環后回到冷水機。
切割頭與隨動部分
切割頭部分采用進口光纖激光專用切割頭與電容非接觸式的高度自動跟蹤系統。根據光纖激光的物理特性，該切割頭標配的5寸焦距的透鏡可以用于不同厚度的板材切割，免去更換 不同聚焦鏡的麻煩。也可根據客戶板材需求更換合適的透鏡。

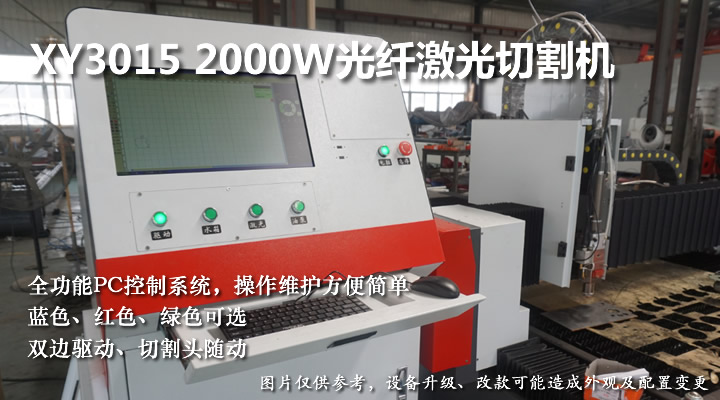

全功能PC系統
XY-3015光纖激光切割機采用自行研發PC控制系統，該系統基于Windows中英文操作界面，具有高可靠性、高性能、和網絡化等特點，性價比高，操作簡易，使用方便。
優越性能：
一流的技術和生產效率
模塊化結構
集成化、智能化
高速度、高精度
人機界面
全面診斷功能，快速查找故障
擁有鑫宇激光專家切割工藝參數庫，并且備有人性化的專家?guī)靺?shù)界面，可在界面中實時修改激光切割工藝參數。
以太網通訊接口可以與計算機直接通訊，傳輸零件程序文件。
具有狀態顯示和當前位置的顯示功能。
硬盤存儲空間500G，可直接從硬盤上調用加工程序，不受系統內存限制。
遠程診斷功能，數字化伺服系統。19″彩色液晶顯示器。
操作系統優勢：
板材表面高度跟蹤控制（隨動功能）
回退功能
斷點返回功能
蛙跳功能
共邊切割等功能
